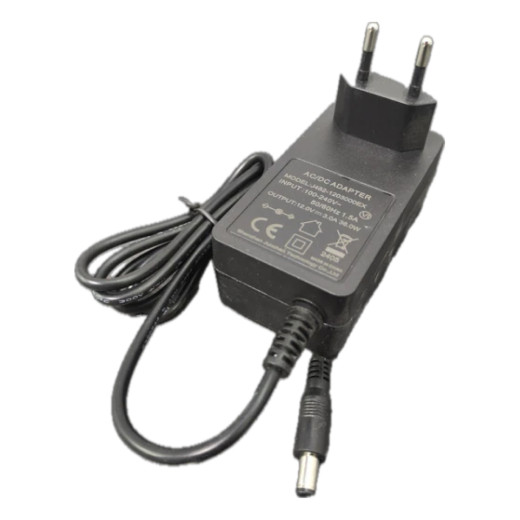

Блок питания 30W

Соединители для светильников линейных модульных

Линейные модульные светильники сегодня — базовый инструмент для современного освещения офисов, торговых залов, шоурумов и коридоров. Но вся магия начинается не с самих светильников, а с соединителей. Именно соединители для линейных модульных светильников позволяют собирать аккуратные световые линии, прямые трассы, квадраты, «змейки» и фигуры любой сложности без зазоров и провисаний. От их качества зависит, насколько система будет надёжной, эстетичной и безопасной.

Преимущества соединителей для модульных светильников

Хорошие соединители решают сразу несколько задач:

• Жёсткая фиксация. Линия светильников получается ровной, модули не «гуляют» и не образуют ступенек.

• Быстрый монтаж. Установщик собирает систему как конструктор, без подрезки профилей и лишнего сверления.

• Аккуратный внешний вид. Соединители закрывают стыки, обеспечивают ровный световой шов без световых «провалов».

• Безопасная электрическая связь. Электрические соединители позволяют передавать питание и сигнал дальше без отдельных проводов и скруток.

• Гибкость конфигураций. В любой момент можно дорастить линию, добавить поворот или ответвление, сохранив общий дизайн.

За счёт этого модульные системы с качественной фурнитурой становятся удобным инструментом и для проектировщиков, и для монтажников, и для конечного клиента.

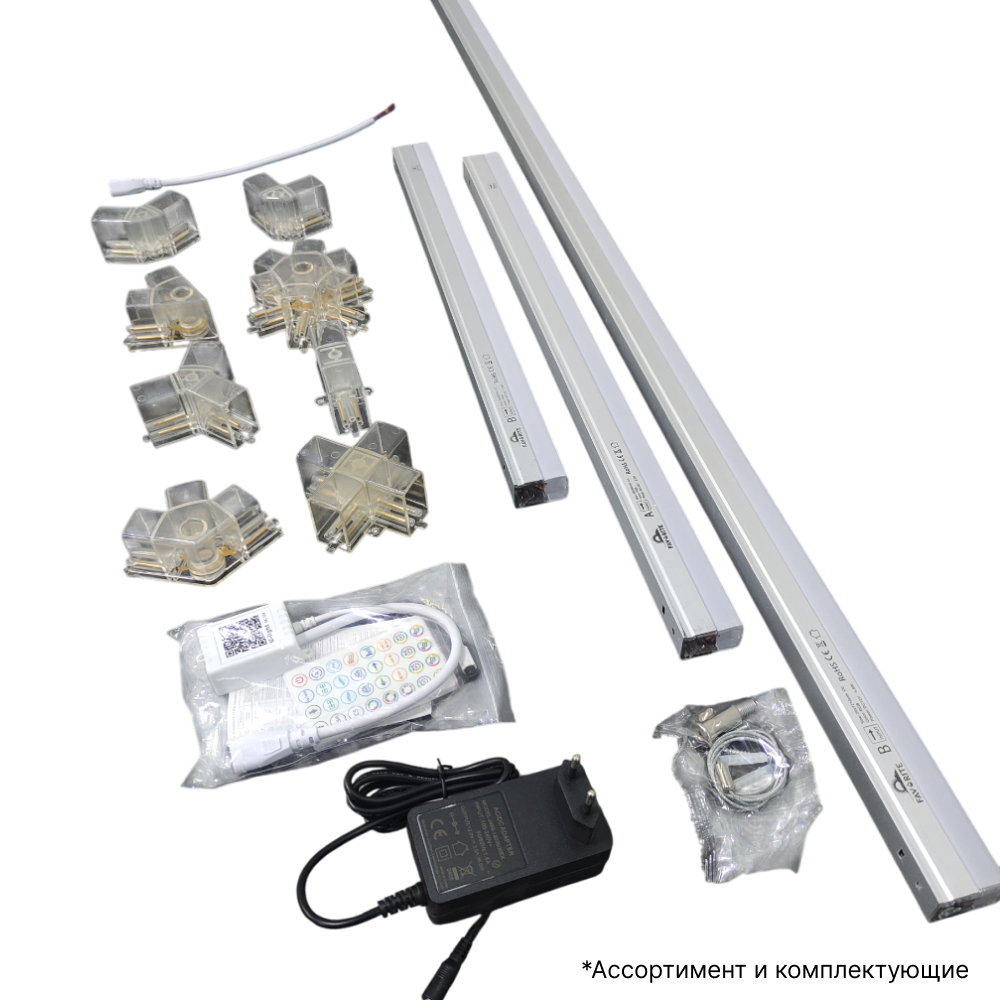

Виды соединителей для линейных систем

На рынке используется несколько основных типов соединителей для линейных LED светильников:

• Прямые — для сборки длинных сплошных линий без разрывов.

• Г-образные (угловые) — поворот трассы на 90° в коридорах, по периметру помещений, вокруг колонн.

• Т-образные — разветвление световой линии на два направления, удобно в торговых залах и офисах открытого типа.

• Х-образные (крестовые) — перекрёстные схемы в крупных пространствах, когда нужно пересечение линий.

• Декоративные/бесшовные соединители — минимальный зазор, ровный световой шов, актуально для премиальных интерьеров.

• Электрические соединители — передача питания и сигнала между модулями внутри профиля без внешних кабелей.

При подборе важно учитывать тип профиля (встраиваемый, накладной, подвесной), размеры корпуса светильника и допустимую нагрузку по току.

Актуальные решения и тренды в освещении

Современный тренд — не «точки», а сплошные линии света и геометрия: длинные световые трассы, прямоугольники, «П-образные», кольцевые и фигурные решения. В моде:

• контурное освещение по периметру потолка;

• световые рамки над рабочими зонами;

• комбинированные линии в open-space офисах;

• интеграция модульных светильников в теневой профиль.

Все эти решения технически держатся на правильном подборе соединителей: они задают геометрию, выдерживают вес системы и обеспечивают постоянство светового потока по всей длине.

Экономичный аналог ламп ДРЛ и ДНаТ

Модульные LED-системы на базе линейных светильников — прямой экономичный аналог старых ламп ДРЛ и ДНаТ. Там, где раньше ставили громоздкие светильники с «прожорливой» лампой, сейчас делают аккуратные линии из LED-модулей. Энергопотребление падает в несколько раз, свет становится ровным, без мерцаний, а ресурс работы увеличивается в разы.

Почему светодиодные светильники выбирают не по ватам, а по люменам

Частая ошибка: выбирать линейный светильник «чем больше ватт, тем лучше». На деле важно не количество потребляемой мощности, а световой поток, то есть люмены.

Простой пример:

• светильник 30 Вт с эффективностью 60 лм/Вт даёт 1800 лм;

• светильник 20 Вт с эффективностью 100 лм/Вт даёт те же 2000 лм.

Второй вариант ярче и экономичнее, хотя мощность ниже. Поэтому при подборе системы освещения, включая соединители и конфигурацию линий, ориентируются на люмены и лм/Вт, а не только на «ватты» в карточке товара.

Индекс цветопередачи CRI 70/80/90/95 — что это даёт

CRI (Color Rendering Index) показывает, насколько реалистично выглядят цвета под светильником:

• CRI 70 — достаточно для складов, технических помещений, парковок, где точность оттенков не критична.

• CRI 80 — стандарт для офисов, учебных классов, коридоров, торговых залов. Комфортный «правильный» свет.

• CRI 90 — подходит для шоурумов, салонов, зон с продукцией, где важен цвет товара.

• CRI 95 — почти студийный уровень, применяется там, где важна максимальная точность передачи оттенков.

При выборе линейных модульных светильников и схем с соединителями стоит учитывать CRI — от него напрямую зависит комфорт и восприятие интерьера.

Углы излучения и выбор оптики 90° и 120°

Ширина светового пучка задаёт характер освещения:

• 90° — более узкий, направленный свет. Подходит для акцентной подсветки рабочих поверхностей, столов, витрин, вытянутых коридоров.

• 120° — широкое, мягкое распределение света по помещению. Хорошо для офисов, open-space, приёмных и холлов.

При проектировании линий с соединителями важно сразу понимать, где нужен более узкий луч, а где — равномерная общая подсветка, и под это подбирать оптику и тип модулей.

Рекомендации по выбору подходящего типа светильников и соединителей

1. Сначала оценивается тип помещения: офис, магазин, коридор, склад, зал ожидания.

2. Определяется задача освещения: общее, рабочее, акцентное.

3. Подбираются линейные LED-светильники по световому потоку, CRI, углу света.

4. После этого выбираются соединители: прямые, угловые, Т- и Х-образные, электрические — под конфигурацию трассы и тип профиля.

5. Для длинных подвесных линий учитывают жёсткость соединителя и максимальную длину пролёта без провисания.

Пример использования

Офис 60–70 м² в формате open-space. Задача — сделать две параллельные световые линии над рабочими столами и одну периметральную линию по стене. Используются накладные линейные светильники с CRI 80 и углом 120°.

Комплект соединителей:

• прямые — для последовательной сборки линий;

• Г-образные — для разворота трассы в углах;

• электрические соединители — для передачи питания внутри системы без наружных кабелей.

В итоге получается аккуратный световой рисунок, без лишних прожекторов и подвесов.

Процесс подбора осветительного оборудования: пошагово

1. Замер и схема: снимаются размеры помещения, чертится схема будущих световых линий.

2. Расчёт света: подбирается количество люмен на квадратный метр, выбираются модели линейных светильников.

3. Подбор соединителей: определяется форма линий (прямые, углы, ответвления), выбираются соответствующие соединители и электрические адаптеры.

4. Проверка совместимости: уточняются габариты профиля, тип крепления, токовые нагрузки и запас по мощности.

Возможные проблемы и советы по их решению

• Неплотный стык или щель между модулями.
  Причина: несовместимый тип соединителя или профиля. Решение: использовать фирменные соединители нужной серии, не смешивать разные системы.

• Провисание линии на подвесах.
  Причина: слабый механический соединитель, слишком большой пролёт. Решение: усиленные соединители плюс дополнительные подвесы по длине.

• Нагрев электрического соединителя.
  Причина: недостаточный токовый запас. Решение: брать соединитель с запасом по току минимум 30–40% от фактической нагрузки.

Монтаж соединителей: ключевые особенности

При монтаже модульных систем важно:

• устанавливать соединители на ровное основание, без перекоса;

• до защёлкивания проверять направление модулей, чтобы не перепутать «левый/правый» торец;

• аккуратно вставлять электрические соединители, не перегибая контакты;

• на подвесных линиях после сборки выровнять трассу по уровню, чтобы не было «ступенек» после соединений.

Грамотно собранная линия выглядит как единый сплошной световой элемент.

Насколько в цифрах светодиодное освещение позволяет экономить

Если заменить старую систему на линейные LED-светильники с модульными соединителями, экономия по электроэнергии обычно составляет от 50 до 70%.

Пример:

• старая система на ДРЛ потребляла 2,5 кВт;

• новая линия на LED — около 0,9–1,1 кВт.

При средней нагрузке 10 часов в день и тарифе условно 40–45 тг/кВт·ч разница в год уходит в сотни тысяч тенге. При этом ресурс LED-системы достигает 50 000 часов и больше, что снижает расходы на обслуживание и замену ламп.

FAQ — популярные вопросы

1. Подойдут ли соединители к любым линейным светильникам?
Нет. Соединители всегда подбираются под конкретную систему: профиль, ширину корпуса, тип крепления и электрический интерфейс.

2. Можно ли позже изменить конфигурацию линии?
Да. Модульная система позволяет заменить прямой соединитель на Г- или Т-образный, добавить ответвление или продлить линию.

3. Нужны ли специальные инструменты для монтажа?
В большинстве случаев достаточно стандартного набора: отвёртка, шуруповёрт, уровень. Соединители рассчитаны на быстрый монтаж без сложной обработки металла.

4. Можно ли использовать такие системы в коридорах и длинных проходах?
Это одно из лучших решений: линейные светильники с соединителями дают ровный световой поток по всей длине, без «тёмных пятен» между точечными светильниками.

Экспертный контент и опыт (E-E-A-T)

Мы ежедневно сталкиваемся с проектами, где нужно собрать аккуратные световые линии: от небольших офисов и магазинов до крупных административных зданий. Понимаем, как ведут себя профили, какие соединители выдерживают нагрузку, как правильно распределить питание по линии и избежать падения напряжения. Этот практический опыт позволяет рекомендовать решения, которые работают не только «на бумаге», но и в реальных объектах.

Торговая марка FAN

ТМ FAN — это линейные светильники, соединители, профили и комплектующие, которые хорошо зарекомендовали себя в Казахстане. Фурнитура точно подогнана, соединители встают без люфтов, электрические контакты стабильны. Системы на базе FAN удобны для проектировщиков, монтажников и конечного клиента: меньше доработок на объекте, аккуратный внешний вид, предсказуемый результат по свету.

Где можно купить оборудование в Казахстане

Оборудование ТМ FAN и комплектующие для линейных модульных светильников можно купить в любом регионе Казахстана:
Алматы, Астана, Шымкент, Караганда, Актобе, Атырау, Уральск, Павлодар, Костанай и другие города.
Доставка и отгрузка удобно организуются под оптовые и розничные партии, в том числе под проекты и тендера.

О компании ТОО Fan Asia и ассортименте

ТОО Fan Asia — это не только соединители и линейные светильники. В ассортименте компании: уличные и промышленные светильники, офисные панели, трековые системы, магнитные светильники, фасадное и декоративное освещение, блоки питания и комплектующие. За счёт широкого склада и номенклатуры удобно собирать комплексные решения «под ключ»: от соединителя до последнего светильника в проекте.

Если вам нужны надёжные соединители для линейных модульных светильников — обращайтесь в ТОО Fan Asia. Подберём совместимые элементы под вашу систему, рассчитаем свет, поможем оптимизировать мощность и снизить энергозатраты.

Можно сразу купить соединители и линейные светильники ТМ FAN или оформить заказ с консультацией специалиста по вашему объекту.
